拍擊篩

拍擊篩又叫拍擊式標準振篩機，主要用于普通磨料的粒度組成檢查和超硬材料的分級及粒度檢測。

拍擊篩工作原理

拍擊篩電機通過同步帶，帶動齒輪變速后使主軸轉動，主軸帶動偏心輪使滑板帶動試驗篩左右搖動，同時帶動頂桿齒輪轉動，頂擊拍錘，拍擊試驗篩，使試驗篩、分樣篩中的物料篩分。

拍擊篩視頻

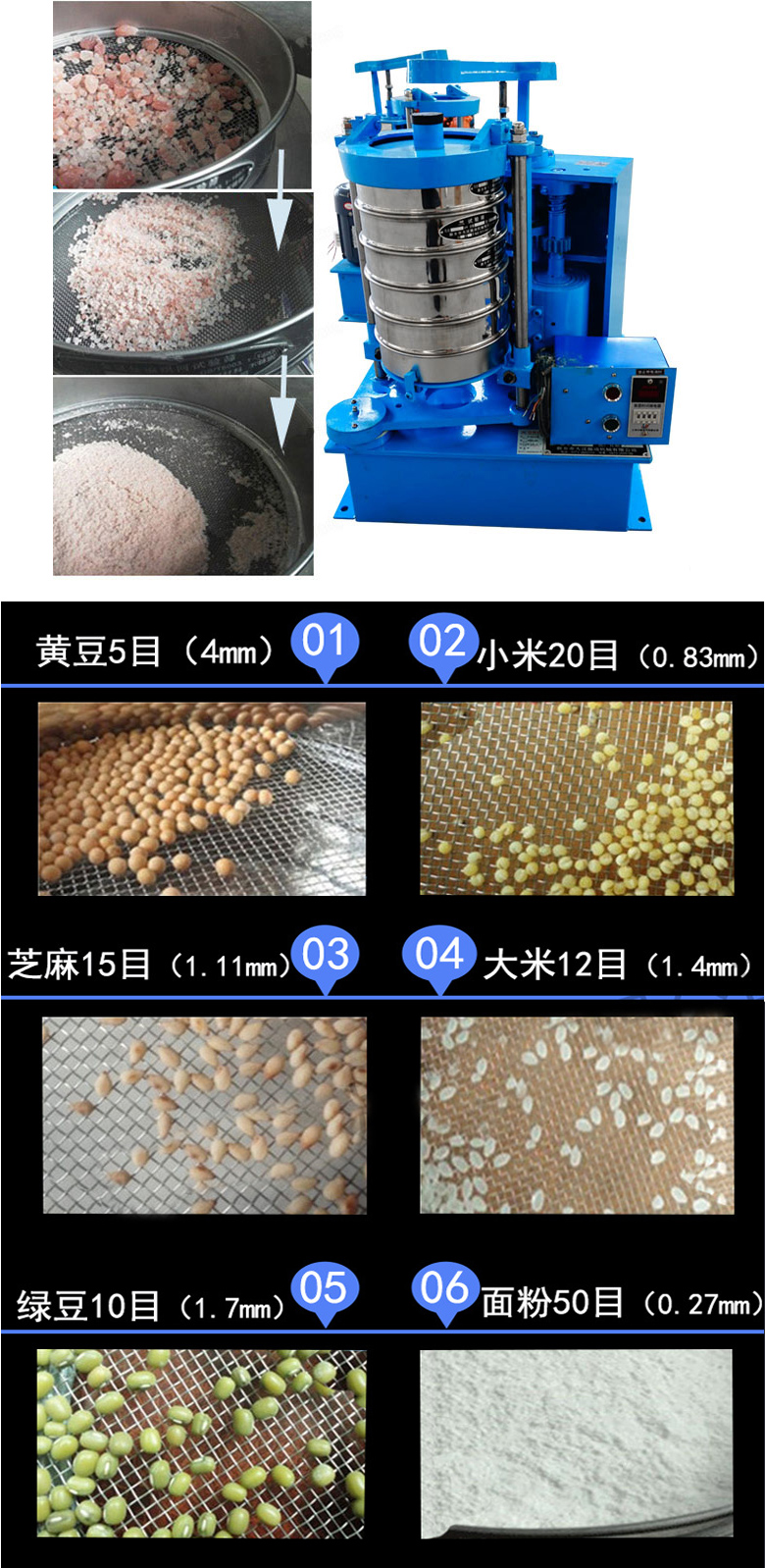

金屬粉末檢測
檢測磨料

拍擊篩參數

序號	名稱	單位	數值
1	篩子直徑	毫米	φ200、φ100、φ75
2	篩子層數	層	7
3	200試驗篩	套	1
4	旋轉次數	次/分	290±6
5	拍擊次數	次/分	156±3
6	拍擊高度	毫米	38±6
7	底盤水平度	mm/min	≤0.6
8	旋轉行程	毫米	25
9	電動機	千瓦	0.37
10	外形尺寸	毫米	433432785
11	篩機重量	公斤	128
12	CR控制范圍	rpm	0.001～1500
13	CS控制范圍	rpm	10-7～1500
14	扭矩范圍	Nm	2×10-8～0.2
15	振蕩頻率	Hz	10-5～100
16	法向力	N	最小0.01，±5
17	溫度控制范圍	℃	-40～200

應用行業

拍擊篩（拍擊式標準振篩機）分多種特性的產品。適用于普通磨料粒度組成檢查、超硬材料生產分級及料度組成檢查，亦廣泛應用于地質、冶金、粉體、化工、建工、水泥、醫藥、國防等部門科研、生產、實驗室，對物料進行篩分檢測。

拍擊篩主要應用范圍在化肥，建筑，化工，食品，醫藥，金屬等行業中

拍擊篩結構說明：

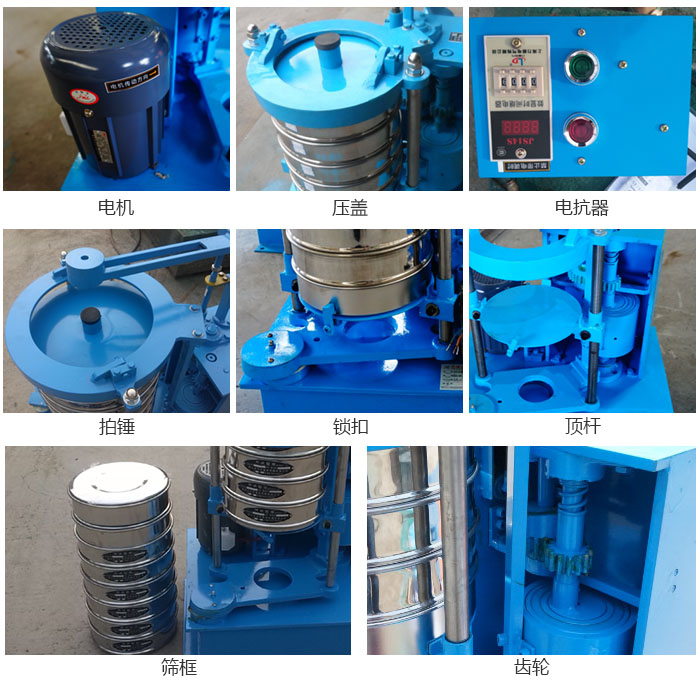

拍擊篩結構：電機，壓蓋，電抗器，頂桿，鎖扣，拍錘等。

拍擊篩裝篩格部分主要是用來固定篩框，方便進行振動和拍擊篩分而設計的。

拍擊篩的人工潤滑和自動潤滑分辨是人工潤滑的篩機有4個注油孔。

拍擊篩自動停車功能，自動停車是針對一些用戶進行設計的，為防止篩機多長時間的無人運轉。

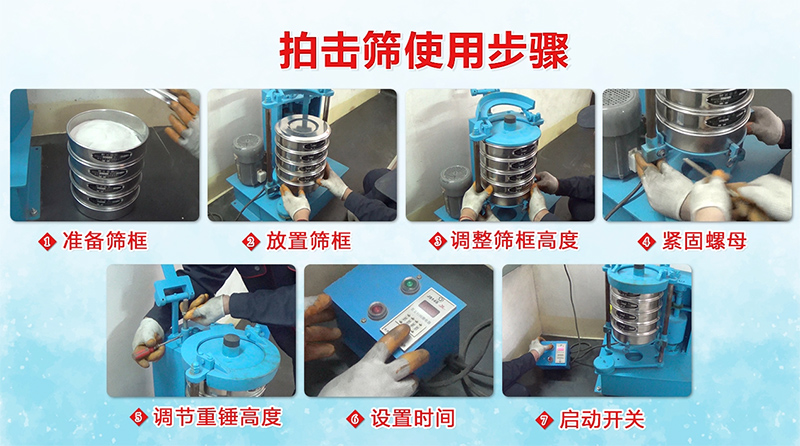

拍擊篩在使用前需要進行試機，這樣主要是為了防止在使用時出現一些操作上的錯誤。

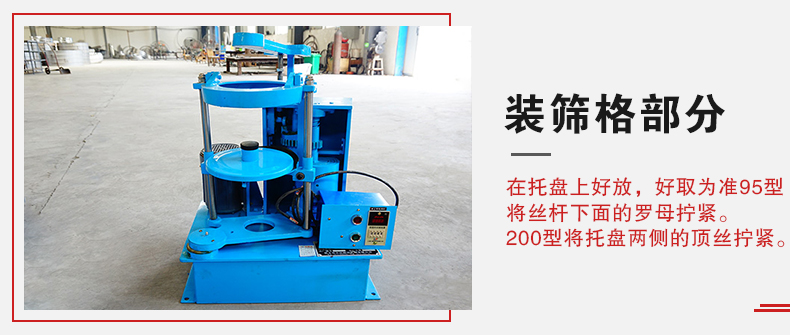

1.裝篩格部分：作一次定位。在托盤上好放，好取為準95型將絲桿下面的羅母擰緊。200型將托盤兩側的頂絲擰緊。

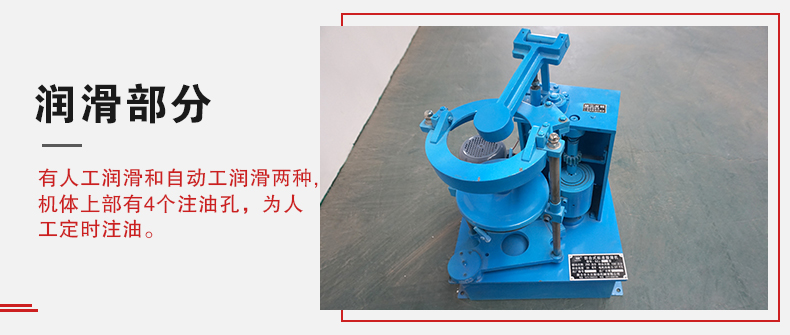

2.潤滑部分：有人工潤滑和自動工潤滑兩種。 95型機體上部有4個注油孔，為人工定時注油。潤滑各摩擦件。自動潤滑：向機座內注入一定高度的潤滑機油，當轉動軸轉動時，給油環把潤滑油送到各個需要潤滑的位置。請注意機座內加油九公斤。 200型有五個人工定期注油處。

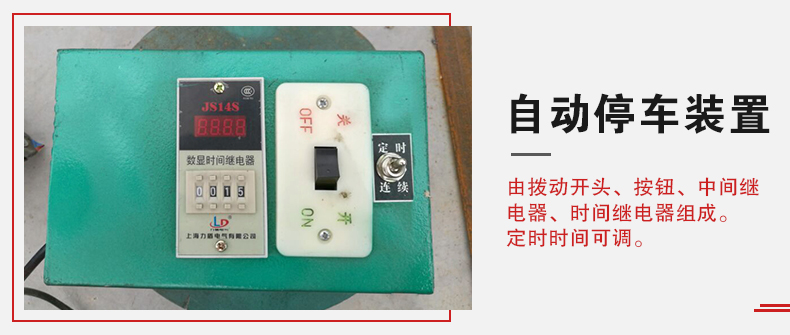

3.自動停車裝置：由撥動開頭、按鈕、中間繼電器、時間繼電器組成。定時多少調時間繼電器上的±±鍵即可。

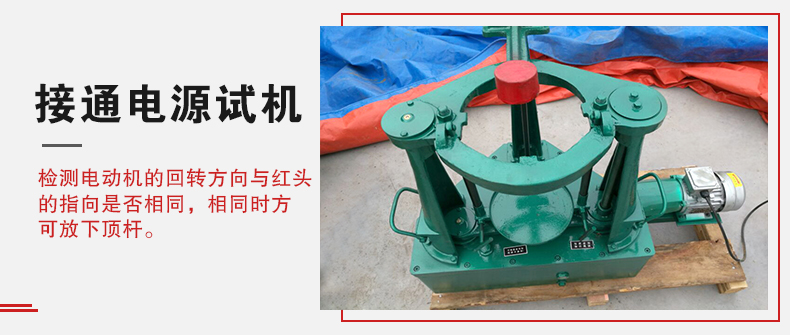

4.接電源試機：電控盒上的線接入電源，開車前將拍塊下面的頂桿提起，看電動機的回轉方向與紅頭的指向是否相同，相同時方可放下頂桿。本機安裝在有地腳螺栓的水平基礎上，按電工規程安裝電路與接地。接通電源開機前將拍塊下面的頂桿提起。電機的轉向與電機上的紅箭頭方向相同時方可將頂桿放下來。
